Девятиэтажный автоматизированный склад для Х5

Подмосковье готовится к тектоническому сдвигу в складской недвижимости. Группа «Ориентир» получила разрешение на строительство первого в России автоматизированного многоэтажного склада высотой около 30 метров в Богородском округе. Объект площадью свыше 40 тысяч квадратных метров, заказанный X5 Group, станет пионером отечественной логистики по технологии AS/RS (Automated Storage and Retrieval System). Это не просто склад — это вертикальный организм, где грузы перемещаются на 25–30 уровнях без участия человека, а скорость подачи к зонам выдачи измеряется секундами. Однако за этой видимой элегантностью кроется сложнейшая инженерная инфраструктура, где критическую роль играет промышленное холодильное оборудование. Без него невозможно ни хранение скоропорта, ни поддержание микроклимата для техники, ни безопасность самих сотрудников.

Чтобы понять, какое именно холодильное оборудование применяется в подобных проектах, нужно осознать специфику AS/RS. Высота стеллажей достигает 25–30 уровней, а значит, температура воздуха распределяется по вертикали неравномерно: тёплый воздух поднимается вверх, холодный опускается вниз. Для продуктовых сетей, таких как X5, критична не просто температура, а её стабильность в каждой точке хранения. Ошибка в один градус на нижнем ярусе может привести к порче целой партии товара, а на верхнем — к конденсату на упаковке.

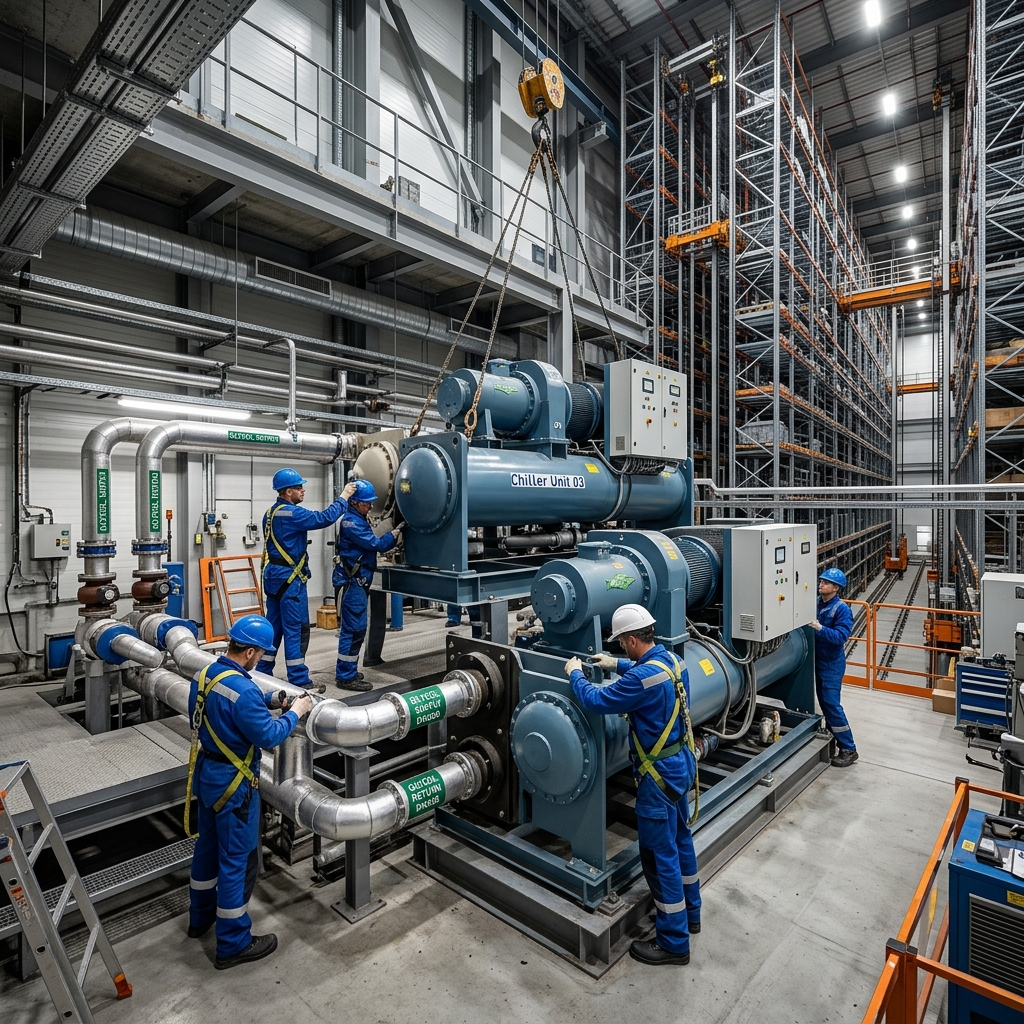

Первое и главное оборудование — центральные холодильные машины (чиллеры). В AS/RS-складах высотой 30 метров используются преимущественно чиллеры с винтовыми или центробежными компрессорами. Их функция — генерировать холодную воду (гликоль) с температурой от −8°C до +2°C для последующей подачи в воздухообрабатывающие установки. Характеристики: холодопроизводительность от 500 кВт до нескольких мегаватт (для комплекса в 40 тыс. кв. м. суммарная мощность может достигать 15–20 МВт). Винтовые компрессоры обеспечивают плавную модуляцию мощности от 25% до 100%, что критично при переменной загрузке склада — ночью, когда поступление товара минимально, нагрузка падает, и чиллер снижает обороты. Использование гликолевого контура, а не прямого фреона, обусловлено безопасностью: при высоте 30 метров и автоматизированных кранах-штабелёрах утечка хладагента в рабочую зону недопустима.

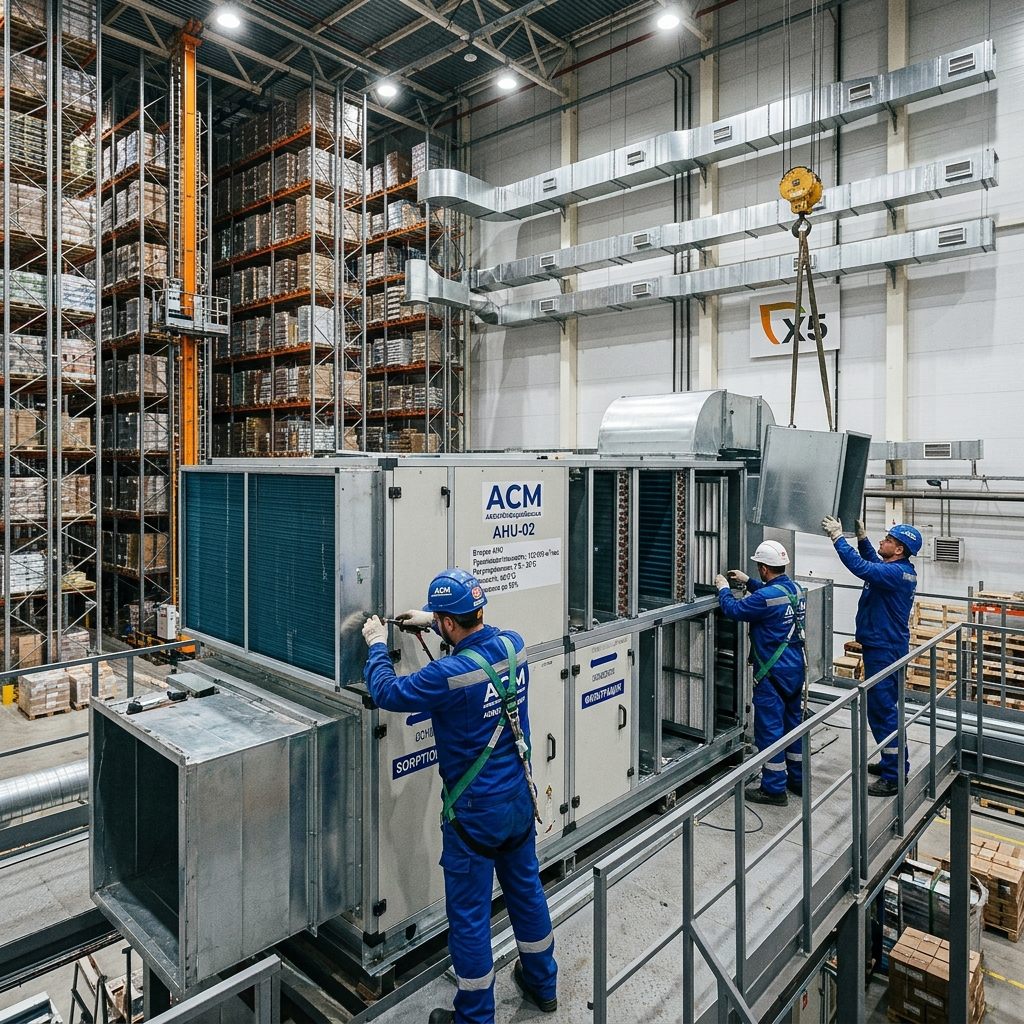

Второе — воздухообрабатывающие центральные кондиционеры (AHU) с секциями охлаждения. Это «лёгкие» склада. Они забирают наружный воздух, очищают его, охлаждают или нагревают и подают в зону хранения через систему воздуховодов с диффузорами, расположенными на каждом уровне стеллажей. Для склада AS/RS используется схема с верхней подачей воздуха и нижней вытяжкой, чтобы создать ламинарный поток без застойных зон. Характеристики: производительность по воздуху от 50 000 до 150 000 м³/час, температурный диапазон регулирования от +2°C до +25°C, точность поддержания ±0,5°C. Ключевая функция — не просто охлаждение, а осушение: при высокой влажности (свыше 75%) на металлических конструкциях стеллажей и коробах товаров появляется конденсат, что провоцирует коррозию и повреждение этикеток. Поэтому AHU оснащаются осушителями на основе сорбционных роторов, которые снижают влажность до 50–55% даже при внешней жаре +35°C.

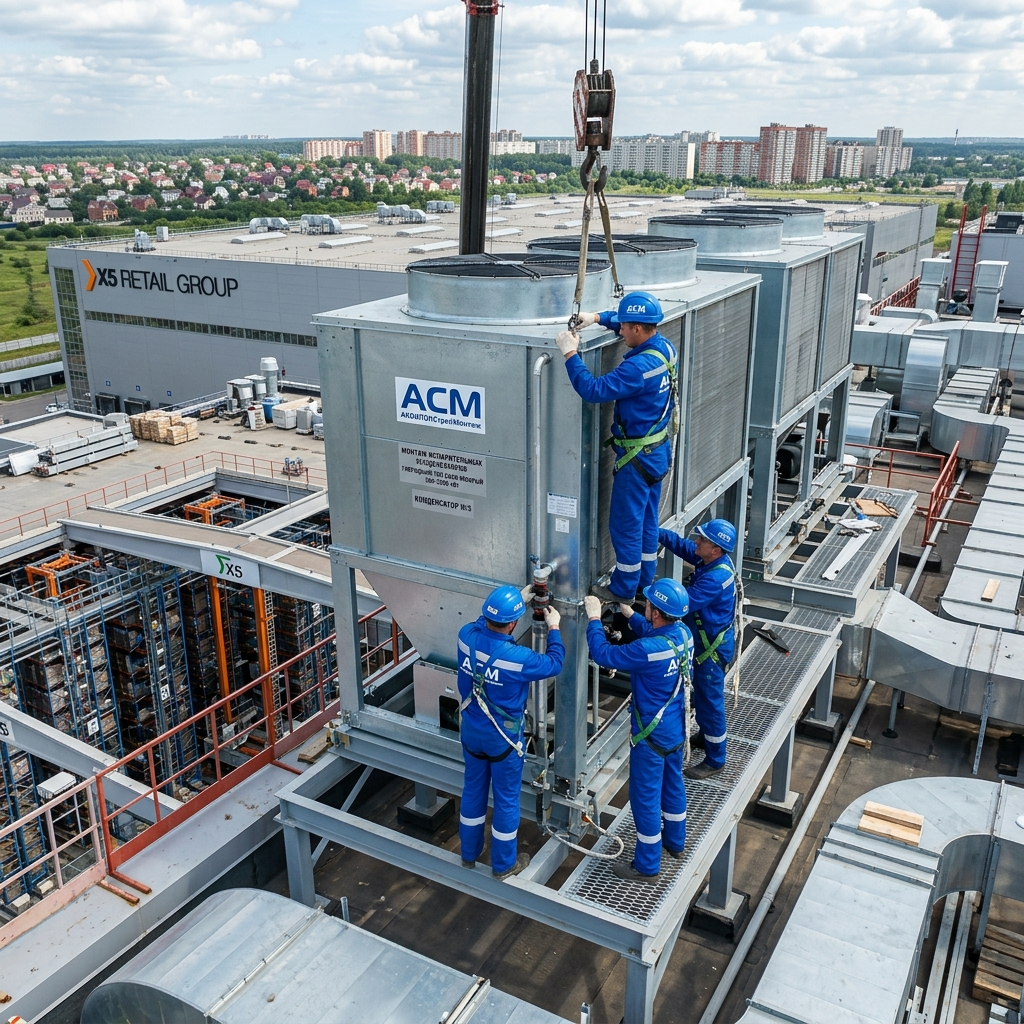

Третье — испарительные конденсаторы. Для чиллеров с водяным охлаждением конденсаторов требуется сброс тепла. На автоматизированном складе, где каждый квадратный метр площади задействован под стеллажи, традиционные градирни с открытым контуром неэффективны — они занимают место на кровле и требуют постоянного обслуживания. Испарительные конденсаторы гибридного типа (сухо-мокрые) позволяют работать без воды при температурах до +10°C, а в жару включают адиабатическое увлажнение. Характеристики: тепловая мощность от 300 до 2000 кВт на один аппарат, уровень шума не выше 75 дБА на расстоянии 10 метров (критично для жилых зон Богородского округа). Они размещаются на крыше склада, но из-за аэродинамических расчётов могут быть вынесены на отдельную площадку, чтобы не создавать вибраций, влияющих на работу автоматизированных кранов.

Четвёртое — фреоновые компрессорно-конденсаторные агрегаты (ККА) для низкотемпературных зон. В любом продуктовом складе есть зона заморозки (до −25°C) для мороженого, замороженных овощей и мяса. В AS/RS-проектах эти зоны выделяются в отдельные пожаробезопасные боксы с собственными стеллажами, а не интегрируются в общий объём. ККА с поршневыми или спиральными компрессорами устанавливаются вне складского периметра (на улице или в техническом этаже), а в холодную зону подаётся только воздух через испарители. Характеристики: холодопроизводительность от 20 до 150 кВт на агрегат, хладагент R-448A (озонобезопасный, с низким ПГП). Функция — поддержание стабильных −22°C…−25°C с дефростацией испарителей до 4 раз в сутки. Важно, что для таких зон используются испарители с электрическим ТЭНовым обогревом, а не горячим газом, чтобы исключить скачки температуры и намерзание льда на автоматических захватах кранов-штабелёров.

Пятое — холодильные осушители сжатого воздуха. Автоматизированная система управления (WMS и PLC) использует пневматические приводы для захватов, позиционеров и сортировщиков. Сжатый воздух, выходящий из компрессора, нагрет до +40°C и насыщен влагой. Без осушения конденсат замерзает в пневмолиниях при отрицательных температурах в зоне заморозки, парализуя работу оборудования. Холодильные осушители охлаждают воздух до +2°C, выпаривая влагу, затем подогревают его до +15°C. Характеристики: точка росы −5°C (при давлении 7 бар), производительность от 5 до 200 м³/мин. Это небольшие шкафные агрегаты, монтируемые в техническом помещении рядом с компрессорной станцией.

Шестое — специализированные фанкойлы для серверных и помещений управления. Несмотря на то что это не прямое «холодильное» оборудование в классическом смысле, прецизионные кондиционеры для серверных комнат (где расположены контроллеры AS/RS) работают на тех же принципах. Они поддерживают +22°C±1°C и влажность 45–55% круглосуточно, с резервированием N+1. Характеристики: холодопроизводительность от 7 до 35 кВт, воздушный поток до 5000 м³/час, защита от статического электричества.

Отдельно стоит сказать о ледяных аккумуляторах холода. Для снижения пиковой нагрузки на электросеть (что критично при питании десятков кранов-штабелёров) в таких проектах часто устанавливают баки с ледяной водой (Ice Storage). Ночью, при дешёвом тарифе, чиллеры замораживают воду в баках объёмом до 50 м³, а днём эта ледяная вода используется для охлаждения воздуха без включения компрессоров. Экономия электроэнергии достигает 30–40%, а сама система служит буфером при аварийных отключениях — склад продолжает поддерживать температуру в течение 4–6 часов.

Все перечисленные системы интегрируются в единый диспетчерский контур с частотными преобразователями на вентиляторах и насосах. Управление происходит по протоколу Modbus или BACnet, что позволяет автоматически перераспределять холод между зонами: если зона выдачи перегревается из-за активной работы персонала, система направляет туда дополнительный охлаждённый воздух, забирая его из менее нагруженных зон хранения.

Критическая особенность именно для AS/RS — взрывобезопасность и антикоррозийное исполнение. Все испарители и воздуховоды, находящиеся внутри складского объёма, покрываются полимерной эмалью, устойчивой к аммиачным парам (от чистящих средств) и уксусной кислоте (от овощей и фруктов). Электродвигатели вентиляторов имеют класс защиты IP65, чтобы исключить искрообразование от контакта с пылью.

Наконец, важна роль холодильного оборудования в пожарной безопасности. В высотных складах используется система газового пожаротушения, но она эффективна только при температуре воздуха не выше +50°C. Холодильные машины, охлаждая объём до +4°C…+12°C, автоматически снижают скорость распространения огня и позволяют газовой системе сработать до воспламенения упаковки. Поэтому чиллеры здесь работают не только для сохранения продуктов, но и для спасения самих стеллажей и автоматики.

Таким образом, девятиэтажный склад X5 в Богородском округе — это не просто бетон и металл с полками. Это симфония холодильных контуров: от мегаваттных винтовых чиллеров до компактных осушителей пневмолиний. Каждый градус, каждый процент влажности просчитаны и автоматизированы, чтобы на 30 уровнях товар двигался с точностью швейцарских часов, оставаясь свежим, а оборудование — живым в условиях постоянной вертикальной циркуляции воздуха. Именно холодильная техника является тем невидимым скелетом, который превращает амбициозный AS/RS-проект из чертежа в реальность, способную обслуживать миллионы покупателей ежедневно.
